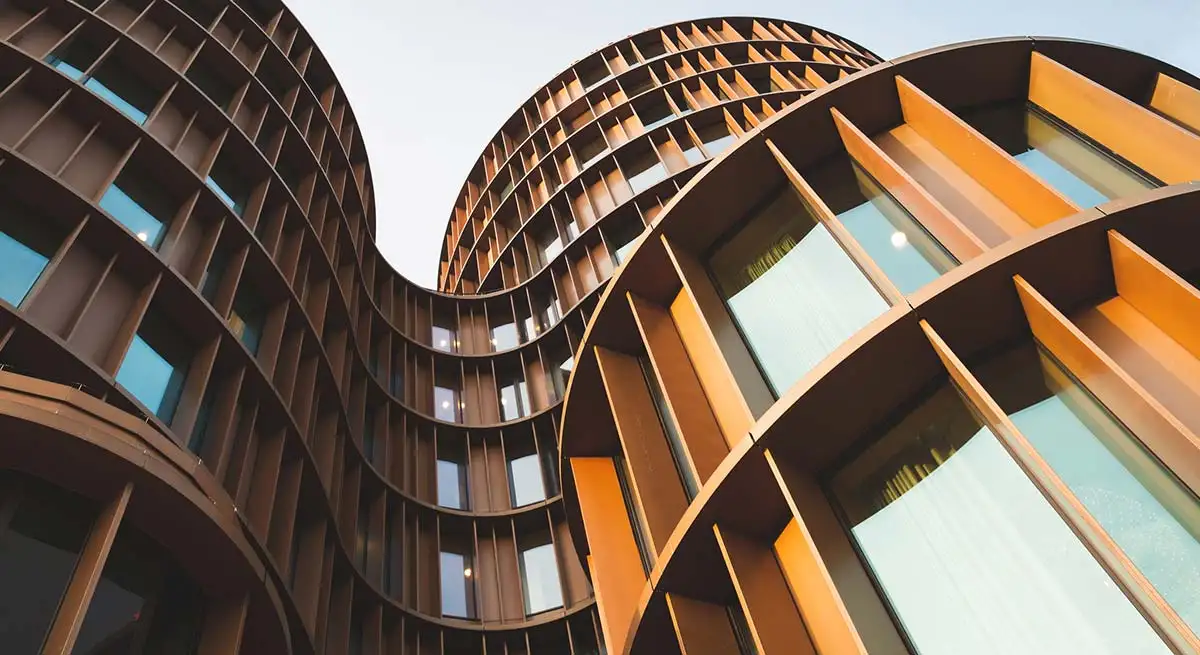

Passgenaue Metallfassaden: Präzision bei der individuellen Hauselement-Fertigung

1. Planung und Konzeption: Die Basis für passgenaue Ergebnisse

Von der Idee zur technischen Zeichnung

Am Anfang jeder Metallfassade steht ein klares Konzept. Architekten und Planer legen in dieser Phase fest, welche Materialien verwendet werden sollen, ob Aluminium, Edelstahl, Cor-Ten-Stahl oder verzinktes Stahlblech, und welche Oberflächenstruktur gewünscht ist. Neben dem ästhetischen Entwurf müssen technische Anforderungen wie Windlastklassen, Brandschutzvorschriften und Wärmedämmwerte berücksichtigt werden.

Aus dem gestalterischen Konzept wird eine technische Zeichnung entwickelt, idealerweise als 3D-Modell im CAD-Format. Dieses Modell bildet die Grundlage für alle nachfolgenden Fertigungsschritte und sollte sämtliche Toleranzangaben, Verbindungspunkte und Montagepositionen enthalten.

Materialauswahl und Normvorgaben

Die Wahl des Metalls beeinflusst nicht nur die Optik, sondern auch den gesamten Fertigungsprozess. Aluminium lässt sich leicht formen und ist korrosionsbeständig, während Edelstahl höhere Festigkeit bei aufwendigerer Bearbeitung bietet. Cor-Ten-Stahl bildet eine schützende Patina und wird oft für expressive Fassadengestaltungen eingesetzt.

Alle eingesetzten Materialien müssen den einschlägigen Normen entsprechen, insbesondere den Anforderungen der DIN 18516 für hinterlüftete Außenwandbekleidungen.

2. Aufmaß und digitale Vermessung: Maßhaltigkeit von Anfang an

Präzises Aufmaß als Grundlage der Metallfassaden Fertigung

Bevor ein einziges Bauteil produziert wird, muss das Gebäude exakt vermessen werden. Traditionelle Handaufmaße reichen für anspruchsvolle Metallfassaden in der Regel nicht aus. Stattdessen kommen heute 3D-Laserscanner zum Einsatz, die die tatsächliche Gebäudegeometrie millimetergenau erfassen. Die dabei gewonnenen Punktwolken werden in das CAD-System übertragen und mit dem Entwurfsmodell abgeglichen.

Dieser Schritt ist besonders bei Sanierungsprojekten an Bestandsgebäuden unverzichtbar, da sich Mauerwerksversprünge, Setzungen und konstruktive Toleranzen erheblich auf die Passgenauigkeit der Fassadenelemente auswirken können.

Digitale Übergabe an die Fertigung

Das fertige, geprüfte Aufmaßmodell wird als vollständiges Datenpaket an die Fertigung übergeben. Nur wenn Planungs- und Fertigungsdaten in einem durchgehenden digitalen Prozess miteinander verbunden sind, lassen sich Fehler durch manuelle Übertragung ausschließen.

3. Zuschnitt und Formgebung: Wo Präzision zur Handwerkskunst wird

Moderne Schneidverfahren für komplexe Konturen

Der Zuschnitt der Metallbleche bestimmt die Qualität jedes einzelnen Fassadenelements. Für gerade Schnitte und einfache Geometrien werden Guillotinescheren oder Sägen eingesetzt. Bei komplexen Konturen, Ausschnitten und Perforationsmustern kommt das präzise Laserschneiden von Metallblechen zum Einsatz, das auch feinste Details exakt umsetzt und dabei nahezu gratfreie Schnittkanten erzeugt.

Alternativ sind Wasserstrahlschneiden und Plasmaschneiden gebräuchlich. Beide Verfahren haben ihre Stärken, lassen jedoch bei dünnen Blechen und engsten Toleranzen oft Einschränkungen erkennen, weshalb die Lasertechnologie bei hochwertigen Fassadenelementen heute häufig bevorzugt wird.

Biegen, Kanten und Falzen

Nach dem Zuschnitt werden die Elemente in Form gebracht. Abkantpressen erzeugen exakte Winkel und Radien, die im CAD-Modell festgelegt wurden. Bei besonders komplexen Geometrien kommen mehrachsige Biegemaschinen oder manuelle Falztechniken hinzu. Jede Umbiegung muss kontrolliert werden, da sich Winkelabweichungen von wenigen Grad auf das Gesamtbild der Fassade auswirken können.

4. Oberflächenbehandlung: Schutz und Ästhetik vereint

Korrosionsschutz als Pflicht

Metallfassaden sind dauerhaft Witterungseinflüssen ausgesetzt. Die Oberflächenbehandlung schützt das Material vor Korrosion, UV-Strahlung und mechanischer Beanspruchung. Je nach Grundmaterial kommen Verzinkung, Eloxieren, Pulverbeschichtung oder Nasslackierung zum Einsatz. Besonders bei Aluminium ist das Eloxieren eine bewährte Methode, da es die Oberfläche dauerhaft versiegelt und gleichzeitig eine Vielzahl von Farbtönen ermöglicht.

Alle Beschichtungen sollten vor der Fertigung spezifiziert werden, da Schichtdicken und Beschichtungsart die Endmaße der Bauteile geringfügig beeinflussen können.

Qualitätsprüfung der Oberflächen

Nach der Beschichtung werden alle Elemente auf Gleichmäßigkeit, Haftfestigkeit und Farbkonstanz geprüft. Stichprobenhafte Kreuzgitterschnitte und Glanzgradmessungen gehören zu einem professionellen Qualitätsprozess. Nur Elemente, die alle Prüfkriterien erfüllen, werden zur Montage freigegeben.

5. Logistik und Montage: Passgenaue Lieferung vor Ort

Sortierung, Kennzeichnung und Verpackung

Individuelle Fassadenelemente sind keine austauschbaren Serienteile. Jedes Bauteil erhält eine eindeutige Kennzeichnung, die der Montageplanung entspricht. So lässt sich auf der Baustelle schnell erkennen, welches Element an welcher Position verbaut wird. Empfindliche Oberflächen werden mit Schutzfolien abgedeckt, um Transportschäden zu vermeiden.

Montage und Justierung

Die Montage einer Metallfassade erfordert erfahrene Fachkräfte und eine präzise Unterkonstruktion. Befestigungsprofile müssen fluchtgerecht und lotrecht ausgerichtet sein, bevor die eigentlichen Fassadenelemente angebracht werden. Passprobleme, die auf Baustellenebene auftreten, lassen sich in vielen Fällen auf Fehler in den vorherigen Schritten zurückführen, was die Bedeutung eines durchgängigen Qualitätsprozesses nochmals unterstreicht.

Häufige Fehler bei der Metallfassaden Fertigung

Die folgenden Punkte zeigen, welche Fehler in der Praxis am häufigsten auftreten und erhebliche Nacharbeiten oder Kosten verursachen können:

• Ungenügendes Aufmaß: Handaufmaße ohne digitale Validierung führen zu Maßabweichungen, die spätestens bei der Montage sichtbar werden.
• Fehlende Normenkenntnisse: Wer DIN-Vorgaben zu Windlast oder Brandschutz ignoriert, riskiert baurechtliche Probleme und teure Umplanungen.
• Zu späte Materialentscheidung: Wenn Materialeigenschaften erst nach der Planung festgelegt werden, müssen häufig Konstruktionsdaten nachträglich angepasst werden.
• Oberflächenbehandlung ohne Endmaßberücksichtigung: Schichtdicken, die im Entwurf nicht einkalkuliert wurden, können zu Passungenauigkeiten führen.
• Fehlende Bauteilkennzeichnung: Ohne eindeutige Kennzeichnung wird die Montage zum Puzzle, was Zeit kostet und Fehler begünstigt.
• Mangelhafte Unterkonstruktion: Eine nicht lotrecht ausgerichtete Unterkonstruktion macht auch maßgenaue Fassadenelemente unbrauchbar.

Checkliste für die individuelle Metallfassaden Fertigung

1. Gestalterisches Konzept mit allen Materialspezifikationen schriftlich festhalten.
2. Normative Anforderungen (Windlast, Brandschutz, Wärmedämmung) frühzeitig klären.
3. Digitales 3D-Aufmaß des Gebäudes durchführen und mit dem CAD-Modell abgleichen.
4. Materialauswahl vor Planungsabschluss verbindlich treffen.
5. Schneidverfahren entsprechend der Bauteilkomplexität und den geforderten Toleranzen wählen.
6. Schichtdicken der Oberflächenbehandlung bei der Konstruktionsbemaßung berücksichtigen.
7. Qualitätsprüfung nach jedem Fertigungsschritt dokumentieren.
8. Jedes Fassadenelement mit einer eindeutigen Montagekennzeichnung versehen.
9. Verpackung und Transport so planen, dass Oberflächen bis zur Montage geschützt bleiben.
10. Unterkonstruktion vor der Elementmontage einmessen und freigeben lassen.

Digitale Prozesse in der modernen Metallverarbeitung

Automatisierung und KI-gestützte Planung

Die Integration künstlicher Intelligenz verändert die Art und Weise, wie Unternehmen ihre Aufträge zur Fertigung von Metallfassaden organisieren und steuern. Moderne ERP-Systeme analysieren Materialbedarf, Maschinenauslastung und Lieferzeiten in Echtzeit, wodurch Betriebe deutlich schneller auf Kundenanfragen reagieren können. KI-Algorithmen erkennen Muster in Produktionsdaten und schlagen optimierte Schnittmuster vor, die den Materialverschnitt erheblich reduzieren. Gleichzeitig überwachen vernetzte Sensoren an Biegemaschinen und Laserschneidanlagen den Fertigungsfortschritt kontinuierlich, sodass Qualitätsabweichungen frühzeitig erkannt und korrigiert werden. Für Betriebe, die sich auf die professionelle Fertigung von Fassadenelementen aus Metall spezialisiert haben, bedeutet dies eine messbare Steigerung der Produktivität bei gleichzeitig sinkenden Fehlerquoten.

Digitale Qualitätssicherung und Rückverfolgbarkeit

Ein weiterer Schwerpunkt liegt auf der lückenlosen Dokumentation aller Produktionsschritte. Jedes gefertigte Bauteil erhält einen digitalen Zwilling, der sämtliche Bearbeitungsparameter, verwendeten Materialchargen und Prüfergebnisse speichert. Dieser Ansatz ermöglicht es Auftraggebern, die Herkunft und Qualität einzelner Komponenten nachzuvollziehen – ein Aspekt, der im Bereich der gewerblichen Metallfassaden-Fertigung zunehmend vertraglich gefordert wird. Durch den Einsatz cloudbasierter Plattformen können mehrere Projektbeteiligte gleichzeitig auf aktuelle Fertigungsdaten zugreifen, was die Kommunikation zwischen Planern, Herstellern und Montageteams erheblich vereinfacht.
